什么是禁带宽度？

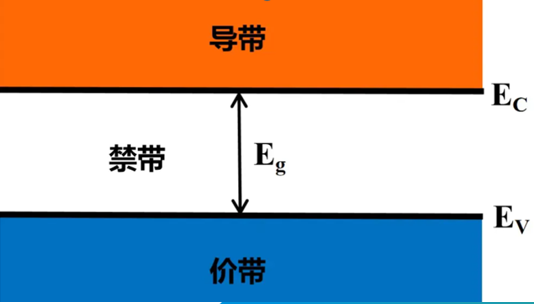

禁带宽度指的是半导体中禁止电子从导带到达价带的能量范围，是区分半导体电子结构的一种重要参数。禁带宽度越大，半导体的导电性越差；禁带宽度越小，半导体的导电性越好。所谓禁带是指价带和导带之间，电子不能占据的能量范围，其间隔宽度即是禁带宽度Eg。

禁带宽度的重要性

禁带宽度在半导体物理和材料科学中具有极其重要的地位，它决定了半导体材料的电学性质和光学性质，对半导体器件的性能和应用有着深远的影响。

对电学性质的影响

1. 导电性能：禁带宽度直接影响半导体的导电性能。较小的禁带宽度意味着电子更容易从价带跃迁到导带，从而增强材料的导电性。反之，禁带宽度较大时，电子跃迁变得困难，导电性较差。

2. 掺杂效应：通过掺杂可以改变半导体材料的禁带宽度，进而影响其导电性能。掺杂是半导体工艺中的重要手段，通过引入杂质原子来调整材料的电学性质。

对光学性质的影响

1. 光吸收与发射：禁带宽度决定了半导体材料对光的吸收和发射特性。当光的能量与禁带宽度相匹配时，材料会吸收光子并激发电子从价带跃迁到导带，产生光电效应。同时，具有合适禁带宽度的半导体材料也能作为发光材料，发射出特定波长的光。

2. 光电转换效率：在太阳能电池等光电转换器件中，禁带宽度的大小直接影响光电转换效率。大禁带宽度的材料能够吸收更多的高能光子，但也可能导致热损失增加；小禁带宽度的材料虽然能吸收更多低能光子，但光电转换效率可能较低。因此，需要根据具体应用需求选择合适的禁带宽度。

对半导体器件性能的影响

1. 反向耐压：半导体器件的反向耐压能力与其禁带宽度密切相关。禁带宽度较大的半导体材料具有更高的反向耐压能力，适用于高压场合。
2. 正向压降：正向压降也是半导体器件性能的重要指标之一。禁带宽度较小的材料在正向偏置下更容易导电，但也可能导致功耗增加。

在实际应用中，需要根据具体的应用场景和性能需求来选择合适的禁带宽度。例如，在高速集成电路中，需要选择禁带宽度较小的材料以提高导电性能和开关速度；而在太阳能电池等光电转换器件中，则需要根据光谱分布和光电转换效率来选择合适的禁带宽度。

禁带宽度的测量方法：紫外可见光谱法

RG-5500J工作原理

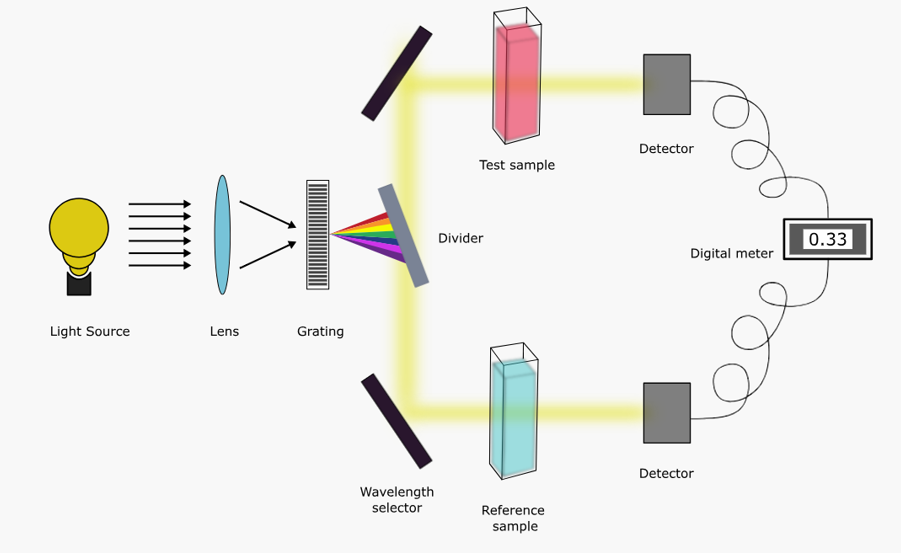

RG-5500J是一款超宽光谱范围高精度DRS双光束分光光度计，光源发出的光经过单色器分光，被分成了两路，一路作为参比光束，一路作为样品光束通过样品，最后汇聚到接收器上，经光电转换并放大接收后，可绘制出图谱对物质进行定性、定量分析。

实验步骤如下：

    1. 打开分光光度计运行软件，将光谱扫描范围设为190-2500nm，扫描步长为1nm，扫描方式为透射率。

    2. 将没有镀膜的干净基片放置于样品仓，做基线扫描。

    3. 基线扫描完成后，将基片取出，放置镀膜玻璃基片于样品仓，进行光谱扫描获取样品的透过率和吸光度。

    4. 根据吸光度与吸收系数的正比关系以及吸收系数与光子能量的关系，拟合出被测样品的光学带隙，并与理论值比较，进而得到材料的禁带宽度。
